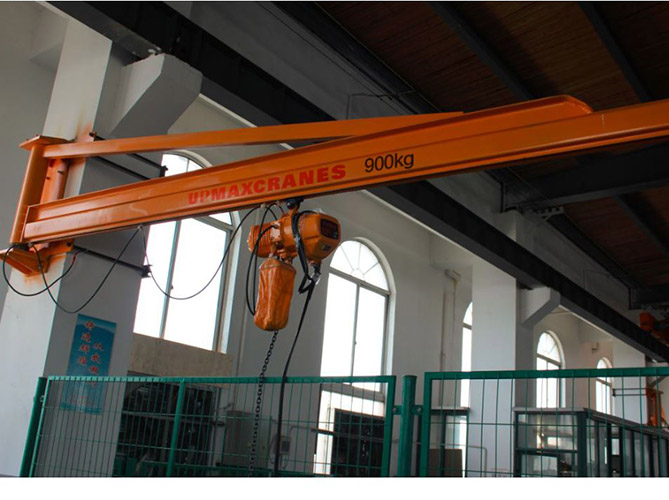

墻壁式旋臂起重機（又稱 壁柱式旋臂起重機 壁柱式旋臂吊 壁柱式旋臂吊 墻壁吊 墻壁式旋臂起重機） 墻壁吊是由支架、旋臂裝置及環鏈電動葫蘆等組成。旋臂固定在墻壁或水泥柱上，可根據用戶需求進行回轉?；剞D(zhuǎn)部分分為手動回轉和電動回轉。環鏈電動葫蘆安裝在旋臂軌道上，用于起吊重物。
墻壁式旋臂吊其優點就是可以直接安裝在墻面或定柱上，或者也可以安裝在機器設備上，從而不需要占用任何地面空間。
結構及操作
本機主要由1、懸臂；2、回轉裝置；3、環鏈電動葫蘆組成。
環鏈電動葫蘆有起重和在橫梁上往復運行的功能。
懸臂梁可由回轉裝置上的的減速機帶動滾輪進行回轉運動。
電器部分見附圖：電氣原理幾電氣接線圖。電器控制箱安裝在環鏈葫蘆上。
本機操作通過手電門按鈕實現。手電門有八個按鈕，分別控制快升、快降、慢升、慢降、左右回轉及葫蘆小車的水平前后行走。
| 產品型號 | BX-JKBK0.125 | BX-JKBK0.25 |
BX-JKBK0.5 |
| 起重量 | 125 | 250 | 500 |
| 回轉半徑L(m) | 3(標準) | ||
| 有效工作半徑 | L-0.5 | ||
| 起升速度(m/min) | 8/2 | 4/1，10/2.5 | 5/1.25，10/2.5 |
| 運行方式 | 手動 | ||
| 起升高度 | 3(標準) | ||
| 旋轉角度(°) | ≤180 | ||
| 產品型號 | BX0.125 | BX0.25 | BX0.5 | BX1 | BX2 | BX3 | |||||||||||||||||||||||||
| 額定起重量（T） | 0.125 | 0.25 | 0.5 | 1 | 2 | 3 | |||||||||||||||||||||||||
| 起吊高度h（m） | 3 | 3 | 3 | 3 | 3 | 3 | |||||||||||||||||||||||||
| 回轉半徑L（m） |
|
|
|
|
|
|
|||||||||||||||||||||||||
| 工作半徑R2（m） | L－200mm | ||||||||||||||||||||||||||||||
| 工作半徑R1(m) | 1 | 1 | 1 | 1 |
|
||||||||||||||||||||||||||
| 提升速度（m/min） | 8/2 | 4/1，10/2.5 | 5/1.25，10/2.5 | 5/1.25 , 8/2 | 4/1 | 4 | |||||||||||||||||||||||||
| 水平運行速度（m/min） | 7，14，28 | ||||||||||||||||||||||||||||||
| 回轉速度（r/min） | 0.8 | ||||||||||||||||||||||||||||||
| 回轉角度（°） | 180 | ||||||||||||||||||||||||||||||
| 電機容量 |
回轉電機（kw） |
0.37 | 0.37 |
|
|
|
|
||||||||||||||||||||||||
|
起升電機（kw） |
0.2/0.05 |
0.2/0.05, 0.5/0.13 |
0.5/0.13, 1.0/0.25 |
1.0/0.25, 1.5/0.35 |
1.5/0.35 | 2.3 | |||||||||||||||||||||||||
|
運行電機（kw） |
0.14 | 0.14 | 0.14 | 0.2 | 0.2 | 0.4 | |||||||||||||||||||||||||
