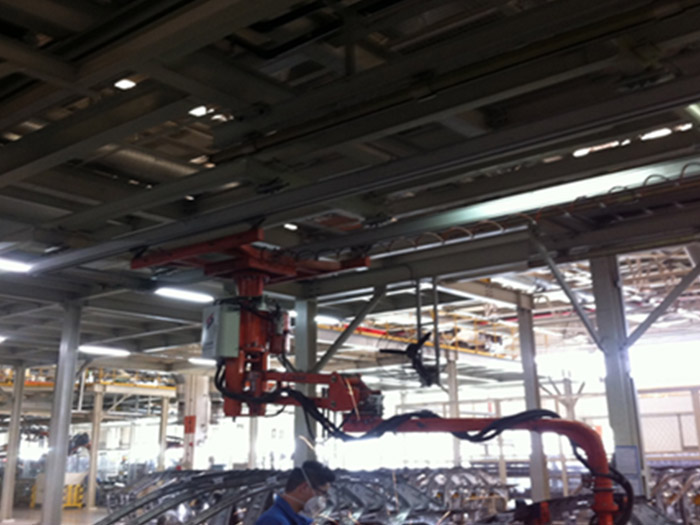

KBK鋁合金軌道支柱和運行路徑不占用任何有效的地面的面積，快速/安全高效地物料空中搬運解決方案，為你節約更多的工作面積來實現最大的生產能力。KBK鋁合金軌道采用高強度鋁合金擠壓成型，運行更輕松省力，它帶給工人一種愉快的操控體驗，軌道系統符合人體工程學設計，它有各種不同的規格尺寸，自重較輕，強度和剛性好。KBK鋁合金軌道可以用來制作帶平衡配置的檢測裝置，氣動葫蘆，氣動平衡器，電動環鏈葫蘆，電動智能平衡器，以及助力機械手的輸送懸掛裝置
鋁合金軌道系統優勢：
自重較輕，承載能力較強，符合人機工程學新標準。
軌道系統運行平滑，滑動系數低至0.3%
額定載荷：多重形式滿足不同載荷要求
多重防護，更安全，吊件結構安全系數5倍以上
全系產品配置二次保護裝置
軌道技術規格表
|
產品代號 |
名稱 |
高度h(mm) |
寬度w(mm) |
額定載荷kg |
自重kg/m |
材質 |
慣性矩ly cm4 |
慣性矩lz cm4 |
彈性模量Wy cm3 |
彈性模量Wz cm3 |
標準規格 |
|
014014 |
A10 |
105 |
96 |
250 |
5.5 |
高強度鋁材6063-T6 |
235 |
214 |
42 |
44 |
6/7.5/9 |
|
014022 |
A14 |
140 |
100 |
500 |
7.2 |
高強度鋁材6063-T6 |
605 |
335 |
85 |
67 |
6/7.5/9 |
|
014045 |
加強規 |
|
|
|
|
高強度鋁材6063-T6 |
2141 |
511 |
3423 |
609 |
6/7.5/9 |
|
014030 |
A18 |
180 |
100 |
750 |
8.8 |
高強度鋁材6063-T6 |
1211 |
437 |
133 |
86 |
6/7.5/9 |
|
014037 |
A22 |
220 |
100 |
1200 |
10.2 |
高強度鋁材6063-T6 |
2200 |
523 |
197 |
104 |
6/7.5/9 |
標準單梁懸掛式起重機安裝參數表
|
產品代碼 |
軌道型號 |
H1min/h1max(mm) |
H2(mm) |
H3(mm) |
Hmin(mm) |
Hmax |
F |
C |
|
014014 |
A10 |
90-112 |
105 |
84 |
281 |
301 |
20 |
105 |
|
014022 |
A14 |
90-112 |
140 |
84 |
316 |
336 |
19.5 |
140 |
|
014030 |
A18 |
90-112 |
180 |
84 |
356 |
376 |
19.5 |
180 |
|
014037 |
A22 |
90-112 |
220 |
84 |
396 |
416 |
19.5 |
220 |
